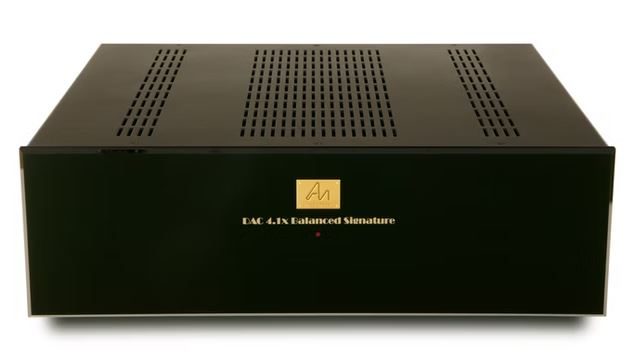

DAC 4.1x Balanced
Level 4

Details:

Die Digital-Analog-Wandler DAC4.1x von Audio Note (UK) wurden speziell für optimale Klangqualität und nicht für rein technische Spezifikationen entwickelt und erfüllen alle Kriterien der Audio Note (UK) Level 4.

Röhrengleichrichtung

Material- und Bauteilqualität

Umfangreiche Untersuchungen der grundlegenden Eigenschaften des Datenstroms selbst haben zweifelsfrei gezeigt, dass die Signalverarbeitungsmaßnahmen unserer Mitbewerber – wie höheres Oversampling, Noise Shaping, Re-Clocking oder Jitter-Reduzierung – die kritischen Anforderungen an die Zeitdomäne des Signals erheblich beeinträchtigen. Dies gilt unabhängig von den theoretischen Vorteilen dieser Maßnahmen.

Musik ist ein Zeitkontinuum von Anfang bis Ende. Wird dieses unterbrochen, ist der Schaden unwiederbringlich. Keine noch so ausgeklügelte Manipulation kann die ursprüngliche Zeit-, Frequenz- und Amplitudenbeziehung wiederherstellen, ungeachtet der Behauptungen von Theoretikern.

Daher haben wir ein Verfahren entwickelt, das all diese Korrekturmaßnahmen umgeht und so eine Wandlung von Digital zu Analog ohne jegliche Manipulation ermöglicht. Wir formatieren den Datenstrom lediglich so um, dass der Wandlerchip die eingehenden Informationen korrekt interpolieren kann.

Anders ausgedrückt: Der Audio Note (UK) DAC4.1x verzichtet auf Oversampling, Jitter-Reduzierung, Noise Shaping und Re-Clocking. Da die für Oversampling notwendige digitale Filterung entfällt, erfolgt die gesamte Filterung analog. Hier lassen sich ein gutes, breitbandiges Phasen-Frequenz-Verhalten und eine dynamische Kohärenz leichter erzielen. Wir verwenden den hochwertigen 18-Bit-Stereo-Wandlerchip AD1865 von Analog Devices, da er unserer Meinung nach den besten Klang liefert (ja, sogar besser als die 20-Bit-Versionen!).

Die Spulen und Transformatoren der Filterschnittstellen sind von höchster Qualität und bestehen aus 80 % Nickel-Super-Mu-Metallkern. Die Luftspalte der beiden Filterspulen pro Kanal sind über den gesamten Frequenzbereich mit einer Abweichung von maximal 0,1 dB aufeinander abgestimmt. Hierfür wurde ein speziell entwickeltes Programm in Kombination mit einem Audio Precision System 2-Testsystem verwendet.

Der DAC4.1x Balanced verfügt über eine verbesserte Version der M6 Line-Vorverstärker-Ausgangsstufe mit den Doppeltrioden 5814a und 6463. Diese ist mit einem Ausgangstransformator gekoppelt, der mit Audio Note (UK) Kupferdraht auf einem High-B-C-Kern gewickelt ist. Mit einem Übersetzungsverhältnis von 33:1 bietet dieser Ausgangstransformator nicht nur einen außergewöhnlich breiten Frequenzgang, sondern auch eine nahezu optimale dynamische Übertragungsfunktion. Der analoge Ausgang ermöglicht sowohl unsymmetrischen als auch symmetrischen Betrieb und verwendet hochwertige RCA- und XLR-Anschlüsse.

Der DAC4.1x Balanced Signature verfügt über eine verbesserte Version der M6 Line-Vorverstärker-Ausgangsstufe mit zwei 5687-Doppeltrioden. Diese ist mit einem Ausgangstransformator gekoppelt, der mit Audio Note (UK) Kupferdraht auf einem High-B-C-Kern gewickelt ist. Mit einem Untersetzungsverhältnis von 33:1 bietet dieser Ausgangstransformator nicht nur einen außergewöhnlich breiten Frequenzgang, sondern auch eine nahezu optimale dynamische Übertragungsfunktion. Der analoge Ausgang ermöglicht sowohl unsymmetrischen als auch symmetrischen Betrieb und verwendet hochwertige RCA- und XLR-Anschlüsse.

Um diese herausragende Klangwiedergabe zu gewährleisten, haben wir ein Zweikanal-Netzteil mit Doppeldrosselfilterung und Röhrengleichrichtung integriert. Diese Technik sorgt nicht nur für eine exzellente Trennung zwischen der digitalen Schaltung und dem Netzteil, sondern auch für kurze und saubere analoge Signalwege. Das digitale Netzteil ist ein extrem rauscharmes Shunt-Netzteil.

Die Qualität der internen Bauteile ist in Consumer- und Profigeräten bisher unerreicht. Die Schaltung ist mit zahlreichen Audio Note (UK)-Kondensatoren und Audio Note (UK)-Tantalfilmwiderständen ausgestattet. Auch die Filterinduktivitäten der Analogstufe und die interne Verkabelung bestehen aus Audio Note (UK)-Kabeln.

Verfügbare Ausführungen:

Drei Versionen:

• DAC 4.1x Balanced
• DAC 4.1x Balanced Signatur

Frontblende – eloxiertes Aluminium / schwarzes Acrylglas
