DAC 5 - Der Außergewöhnliche!

Details:

Der Audio Note (UK) DAC5 Special Digital-Analog-Wandler wurde speziell für herausragende Klangqualität und nicht für technische Spezifikationen entwickelt und erfüllt alle Kriterien der Audio Note (UK) Level 5.

Röhrengleichrichtung

Material- und Bauteilqualität

Der Audio Note DAC5 ist das einzigartigste Digitalprodukt, das derzeit erhältlich ist. Er verwendet die ungewöhnlichste und innovativste digitale Schaltung auf dem Markt, kombiniert mit einigen der besten verfügbaren Komponenten, Materialien und Netzteilen. Umfangreiche Untersuchungen der grundlegenden Eigenschaften des Datenstroms selbst haben zweifelsfrei gezeigt, dass die Signalverarbeitungsmethoden unserer Mitbewerber – wie höheres Oversampling, Noise Shaping, Re-Clocking oder Jitter-Reduzierung – die kritischen Anforderungen an die Zeitdomäne des Signals erheblich beeinträchtigen, unabhängig von ihren theoretischen Vorteilen.

Musik ist ein Zeitkontinuum von Anfang bis Ende, das, wenn es unterbrochen wird, irreparabel beschädigt ist. Keine noch so ausgeklügelte Manipulation kann die ursprüngliche Zeit-/Frequenz-/Amplituden-Dauer oder -Beziehung wiederherstellen, ungeachtet dessen, was Theoretiker behaupten.

Daher haben wir ein Verfahren entwickelt, um all diese Korrekturmaßnahmen auszuschließen oder zu umgehen und so die Wandlung von digital zu analog ohne jegliche Manipulation zu ermöglichen. Wir formatieren lediglich den Datenstrom neu, damit der Wandlerchip die eingehenden Informationen korrekt interpolieren kann.

Anders ausgedrückt: Der Audio Note (UK) DAC5 verzichtet auf Oversampling, Jitter-Reduzierung, Noise Shaping und Re-Clocking. Da die für Oversampling notwendige digitale Filterung vollständig entfernt wurde, erfolgt die Filterung ausschließlich im analogen Bereich. Dort lassen sich ein gutes, breitbandiges Phasen-Frequenz-Verhalten und eine dynamische Kohärenz leichter erzielen. Er verwendet den hochwertigen 18-Bit-Stereo-Wandlerchip AD1865 von Analog Devices, da wir ihn als den klanglich besten auf dem Markt empfanden (ja, sogar besser als die 20-Bit-Versionen!).

Die Filter-Schnittstellenspulen/Transformatoren sind von höchster Qualität und bestehen aus 80 % Nickel-Super-Mu-Metallkernen mit 99,99 % reinem Audio Note™ Silberdraht. Die Luftspalte der beiden Filterspulen pro Kanal sind über den gesamten Frequenzbereich mit einer Abweichung von maximal 0,1 dB aufeinander abgestimmt. Hierfür wurde ein speziell entwickeltes Programm in Kombination mit einem Audio Precision System 2 Testsystem verwendet.

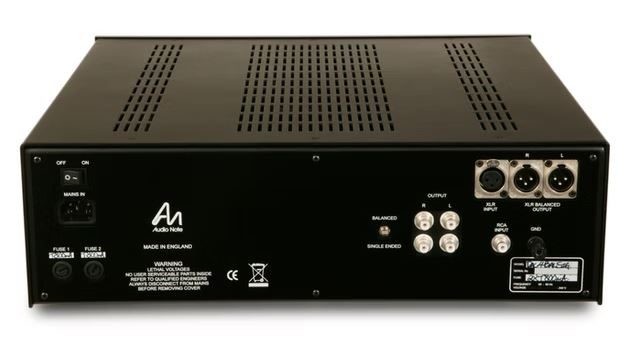

Der DAC 5 Special verfügt über eine verbesserte Version der M6-Vorverstärkerstufe mit den Doppeltrioden 5814a (ECC82/12AU7a) und 6463. Diese sind mit einem Ausgangstransformator gekoppelt, der mit Audio Note (UK) Silberdraht auf einem High-B-C-Kern gewickelt ist. Mit einem Untersetzungsverhältnis von 33:1 bietet dieser Ausgangstransformator nicht nur einen außergewöhnlich breiten Frequenzgang, sondern auch eine optimale dynamische Übertragungsfunktion. Der analoge Ausgang ermöglicht sowohl unsymmetrischen als auch symmetrischen Betrieb und verwendet hochwertige RCA- und XLR-Anschlüsse.

Der DAC 5 Signature verfügt über eine verbesserte Version der M6-Vorverstärkerstufe mit einer 5814a (ECC82 / 12AU7a / 6189) und einer Telefunken 6463, beides Doppeltrioden. Diese sind mit einem Ausgangstransformator gekoppelt, der mit Silberdraht von Audio Note (UK) auf einem 55% Nickel-haltigen Supa-Perma-C-Kern von Audio Note (UK) gewickelt ist. Mit einem Untersetzungsverhältnis von 33:1 bietet dieser Ausgangstransformator nicht nur einen außergewöhnlich breiten Frequenzgang, sondern auch eine optimale dynamische Übertragungsfunktion. Der analoge Ausgang ermöglicht sowohl unsymmetrischen als auch symmetrischen Betrieb und verwendet hochwertige RCA- und XLR-Anschlüsse.

Um diese außergewöhnlich detailreiche Schaltung mit Strom zu versorgen, haben wir ein Zweikanal-Netzteil mit Doppeldrosselfilterung und Röhrengleichrichtung integriert. Diese Technik gewährleistet nicht nur eine hervorragende Trennung zwischen der digitalen Schaltung und dem Netzteil, sondern auch gut isolierte, kurze und saubere analoge Signalwege. Das digitale Netzteil ist ein extrem rauscharmes Shunt-Netzteil.

Eine derart hohe Qualität der internen Bauteile ist bisher weder bei Consumer- noch bei professionellen Geräten erreicht worden. Die Schaltung ist mit zahlreichen Black Gate- und Cerafine Audio-Kondensatoren sowie Tantalfilmwiderständen von Audio Note (UK) ausgestattet. Die Filterinduktivitäten der Analogstufe und die interne Verdrahtung bestehen aus 99,99 % reinem Silberdraht von Audio Note (UK).

Verfügbare Ausführungen:

Drei Versionen:

• DAC 5 Special
• DAC 5 Signature

Frontblende – eloxiertes Aluminium / schwarzes Acrylglas
