DAC 5x IZVOR R2R Leiter-DAC Balanced

Der absolute Überflieger!
Level 4

Das technische Entwicklungsziel bestand darin, die Spezifikationen des DAC-Chips AD1865 einzuhalten, diese jedoch sowohl objektiv als auch subjektiv noch zu übertreffen – insbesondere bei sehr niedrigen Signalpegeln. Dieser diskrete DAC wurde auf der Grundlage einer segmentierten Architektur modelliert und entworfen: mit 3 Bits im MSB-Bereich und 16 Bits in den R2R-Sektionen. Besonderes Augenmerk lag dabei auf der Wiedergabeleistung unterhalb von −60 dBFS – jenem Bereich, in dem sich Raumklang, Ausklänge und feine Details entfalten. Die Einschwingzeit (Settling Time) des Izvor stand dank der gezielten Auswahl der Analogschalter und einer äußerst sorgfältigen Entkopplung zu keinem Zeitpunkt infrage.

Um dies zu realisieren, entwickelten wir eine schnelle I²S-Echtzeitkompensation und setzten Messgeräte mit einer zuverlässigen Genauigkeit von 1 ppm ein. Die korrigierten Werte wurden individuell auf jeder einzelnen DAC-Platine gespeichert, wodurch im Grunde jede Platine zu einem einzigartigen Unikat wurde. Das hielt meinen Freund und Kollegen Andrejs ordentlich auf Trab!

Es kommen weder Oversampling noch digitale oder analoge Filter zum Einsatz – lediglich ein ringförmiger I²S-Puffer.

Wir haben getestet ...alles mit DC-Präzision unter Verwendung eines 8,5-stelligen Laborgeräts. Das Endergebnis übertrifft den gemessenen Dynamikumfang des AD1865 um mehr als 4 dB, und subjektiv betrachtet wirkt die Art und Weise, wie der DAC den Raum mit Klang füllt, weitaus näher an einer analogen Quelle.

Nichts davon wäre ohne eine adäquate Shunt-Stromversorgung möglich gewesen, die derart anspruchsvolle Anforderungen bewältigen kann; entworfen wurde diese – speziell für diesen DAC – von Andy Grove. Es handelt sich um eine Halbleiter-Interpretation unserer patentierten „Galahad“-Feed-Forward-Stromversorgung, die es ermöglicht, einen Rauschboden von −130 dB zu erreichen.

War der Aufwand es wert? Absolut!

Die DETAILS

Der Audio Note DAC5 IZVOR ist eines der einzigartigsten Digitalprodukte, die heute erhältlich sind. Er nutzt unsere patentierte und innovative Digitalschaltung, kombiniert mit einigen der erlesensten Komponenten, Materialien und Netzteile, die überhaupt verfügbar sind.

Umfangreiche Forschungen zu den grundlegenden Eigenschaften des Datenstroms selbst haben zweifelsfrei gezeigt: Ungeachtet der theoretischen Vorteile jener Signalmanipulationen, die in den Produkten unserer Wettbewerber zum Einsatz kommen – wie etwa höheres Oversampling, Noise Shaping, Re-Clocking oder Jitter-Reduktion –, beeinträchtigen diese korrigierenden Maßnahmen die für das Signal entscheidenden Anforderungen im Zeitbereich massiv.

Musik ist ein zeitliches Kontinuum von Anfang bis Ende; wird dieses unterbrochen, nimmt es irreparablen Schaden. Keine noch so raffinierte Manipulation vermag es, die ursprünglichen zeitlichen, frequenzbezogenen oder amplitudenbezogenen Verläufe und Zusammenhänge wiederherzustellen – ganz gleich, was Ihnen theoretische Experten auch erzählen mögen.

Aus diesem Grund haben wir einen Weg entwickelt, all diese korrigierenden Maßnahmen auszuschließen oder zu umgehen, um die Digital-Analog-Wandlung gänzlich ohne jegliche Manipulation zu ermöglichen. Unsere einzige Maßnahme besteht darin, den Datenstrom so umzuformatieren, dass der Wandlerchip die eingehenden Informationen korrekt interpolieren kann.

Mit anderen Worten: Der Audio Note (UK) DAC5 IZVOR verzichtet vollständig auf Oversampling, Jitter-Reduktion, Noise Shaping und Re-Clocking. Da wir sämtliche digitalen Filter entfernt haben, die für das Oversampling erforderlich wären, erfolgt die gesamte Filterung nun im analogen Bereich – dort, wo es weitaus einfacher ist, ein qualitativ hochwertiges, breitbandiges und phasenlineares Frequenzverhalten sowie eine dynamische Kohärenz zu bewahren.

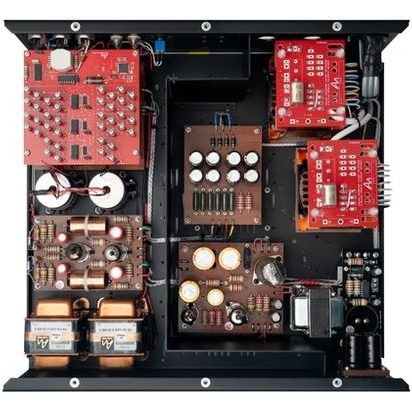

Das DESIGN und die KOMPONENTE


Nachdem das Audiosignal den digitalen Bereich des diskreten R2R-Leiter-DAC-Moduls IZVOR verlassen hat, wird es den Filter-Interface-Übertragern zugeführt. Diese sind von höchstmöglicher Qualität und verwenden Kerne aus 50-prozentigem Nickel-Super-Mu-Metall sowie unseren eigenen Draht aus 99,99 % reinem Silber (beim DAC5 IZVOR Signature: 55 % Nickel). Die Luftspalte in den beiden Filterspulen werden über den gesamten Frequenzbereich hinweg auf eine Abweichung von maximal 0,1 dB zueinander abgeglichen; hierfür kommt ein speziell entwickeltes Programm zum Einsatz, das unser Audio-Precision-System-2-Testsystem ergänzt.

​

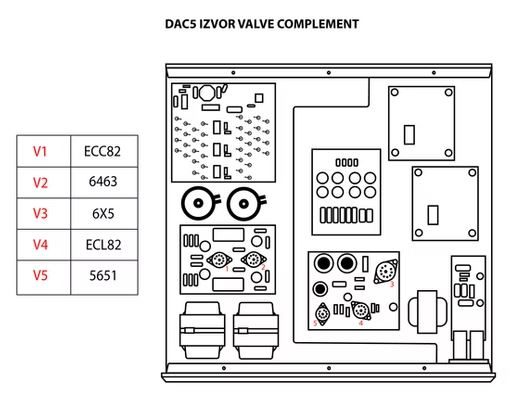

Die beiden Versionen des DAC 5 IZVOR verfügen über eine weiterentwickelte Ausführung der M8-Vorverstärker-Linestufe, die mit einer 5814a (ECC82/12AU7a) und einer 5687 bestückt ist – beides Doppel-Triodenröhren. Diese sind mit den Ausgangsübertragern gekoppelt, deren Primär- und Sekundärwicklungen mit Silberdraht von Audio Note (UK) ausgeführt sind. Dank eines Untersetzungsverhältnisses von 33:1 bieten diese Ausgangsübertrager nicht nur einen außergewöhnlich breiten Frequenzgang, sondern auch eine dynamische Übertragungsfunktion, die dem absolut Bestmöglichen wohl am nächsten kommt. Der Analogausgang stellt sowohl unsymmetrische (Cinch/RCA) als auch symmetrische (XLR) Anschlüsse bereit.

​

Um diese spektakulär detailreiche Schaltungsanordnung mit Strom zu versorgen, haben wir uns für eine Variante unseres patentierten „Galahad“-Feed-Forward-Netzteils entschieden – jener Technologie, die bereits in unserem M8-Vorverstärker zum Einsatz kommt.

Dieses Netzteil zeichnet sich durch eine vollständige Röhrengleichrichtung, -regelung und -spannungsstabilisierung aus. Diese Technik gewährleistet nicht nur eine hervorragende Entkopplung zwischen der digitalen Schaltung und der Stromversorgung, sondern sorgt auch für bestens isolierte, kurze und „saubere“ analoge Signalwege.

Das Digitalnetzteil ist ein extrem rauscharmes Netzteil vom Shunt-Typ, das speziell für diesen DAC von Andy Grove entwickelt wurde. Es stellt eine Halbleiter-basierte Interpretation unseres „Galahad“-Feed-Forward-Netzteils dar und ermöglicht das Erreichen eines Rauschpegels von −130 dB.

​

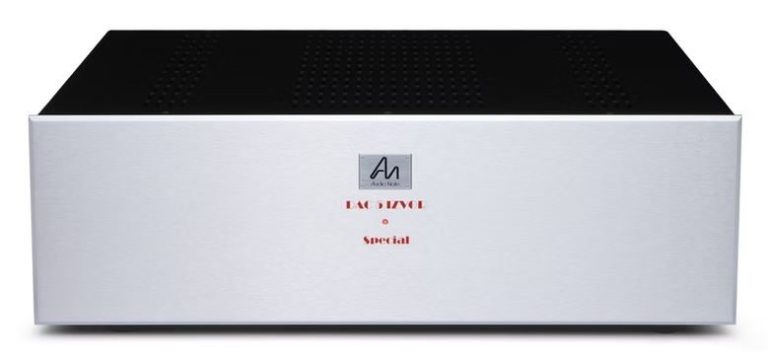

Zu den hochwertigen Komponenten, die im DAC5 IZVOR Special verbaut sind, zählen unter anderem:

​

• Das IZVOR-Modul; 1-Watt-nichtmagnetische Nichrom-Widerstände mit Silberanschlussdrähten
• Audio Note (UK) 2-Watt-nichtmagnetische Tantal-Widerstände
• Audio Note (UK) Silberfolien-Signalkondensatoren, eingesetzt in kritischen Bereichen
• Audio Note (UK) Standard-, Kaisei NP- und Blackgate-Elektrolytkondensatoren
• eingesetzt in kritischen Bereichen
• Inhouse entwickelte und gefertigte Silber-auf-Silber-Übertrager
• Inhouse entwickelte und gefertigte Silber-auf-Silber-Ausgangsübertrager mit „Double C-Core“ und 50 % Perma-Nickel-Kern
• Inhouse entwickelter und gefertigter IHiB-Netztransformator
• Inhouse entwickelte und gefertigte I-E-Netzteil-Drossel

​

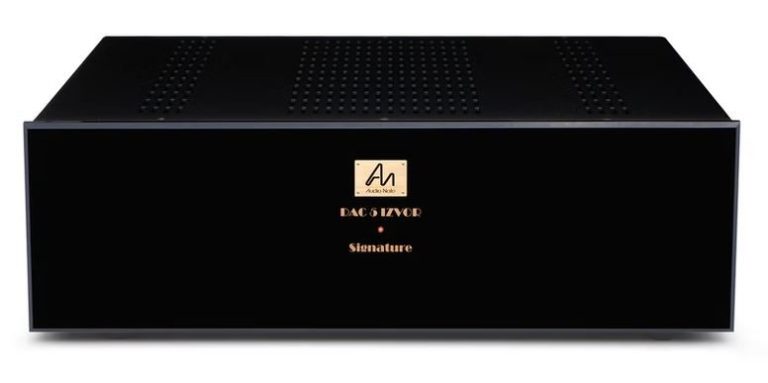

Zu den hochwertigen Komponenten, die im DAC5 IZVOR Signature verbaut sind, gehören unter anderem:

​

• IZVOR-Modul: 1-Watt-nichtmagnetische Nichrom-Widerstände mit Silber-Endkappen und -Anschlussdrähten
• Audio Note (UK) 2-Watt-nichtmagnetische Tantal-Widerstände
• Audio Note (UK) Silberfolien-Signalkondensatoren, eingesetzt in kritischen Bereichen
• Audio Note (UK) Kaisei NP- und Blackgate-Elektrolytkondensatoren
• eingesetzt in kritischen Bereichen
• Inhouse entwickelte und gefertigte Silber-auf-Silber-Übertrager
• Inhouse entwickelte und gefertigte Silber-auf-Silber-Ausgangsübertrager mit „Double C-Core“ und 55 % Perma-Nickel-Kern
• Inhouse entwickelter und gefertigter HHiB-Netztransformator
• Inhouse entwickelte und gefertigte I-E-Netzteil-Drosse

Gute Nachricht für alle Besitzer einer bisherigen Version des DAC 4.1x, DAC 5 oder DAC Fifth Element.

Diese Geräte können von Audio Note UK auf der neuen IZVOR-DAC Version upgraded werden.


Bei Interesse an einem solchen Upgrade wenden Sie sich bitte an Ihren Audio Note-Händler.
