M10 Line & Line Signature

Details:

Der Audio Note (UK) M10 Vorverstärker ist zweifellos einer der besten Line-Level-Vorverstärker auf dem Markt. Nur unser eigener M10 Signature übertrifft ihn in seiner Leistung. Er ist ein vollwertiges Audio Note (UK) Level-5-Produkt.

Es ist bekannt, dass die präzise Wiedergabe von Musik – nicht nur von Klang – die Reinheit des Eingangssignals erfordert. Um dieses Ziel zu erreichen und die Musikalität der Originalaufnahme zu bewahren, muss die Komplexität der Schaltung so gering wie möglich gehalten werden. Der M10 Vorverstärker verwendet daher eine Single-Ended-Schaltung ohne Gegenkopplung. Dies ist die linearste Schaltungstechnik, die möglich ist. Sie erfordert einen reinen Class-A-Röhrenbetrieb und macht einen Phasensplitter überflüssig, der unnötige Übernahmeverzerrungen verursacht.

Im Gegensatz zu den meisten Herstellern in der Audiobranche entwickeln wir unsere Schaltungen mit dem Ziel, nicht-harmonische und zeitbasierte Anomalien zu minimieren, anstatt extrem niedrige Werte für harmonische Verzerrungen oder Intermodulationsverzerrungen zu erzielen. Diese nicht-harmonischen Amplituden- und zeitbasierten Verzerrungen haben einen deutlich wahrnehmbaren und negativen Einfluss auf die Signalwellenform. Es ist daher weitaus wichtiger, diese Faktoren zu berücksichtigen, als sich in dem zunehmend irrelevanten Zahlenspiel um die „perfekte Messwertwiedergabe“ zu verlieren.

Aus diesem Grund wurde der M10 für maximale Linearität und minimale Transientenverzerrungen entwickelt und vermeidet schädliche „Korrekturmaßnahmen“ wie fehleranfällige Rückkopplungsschleifen.

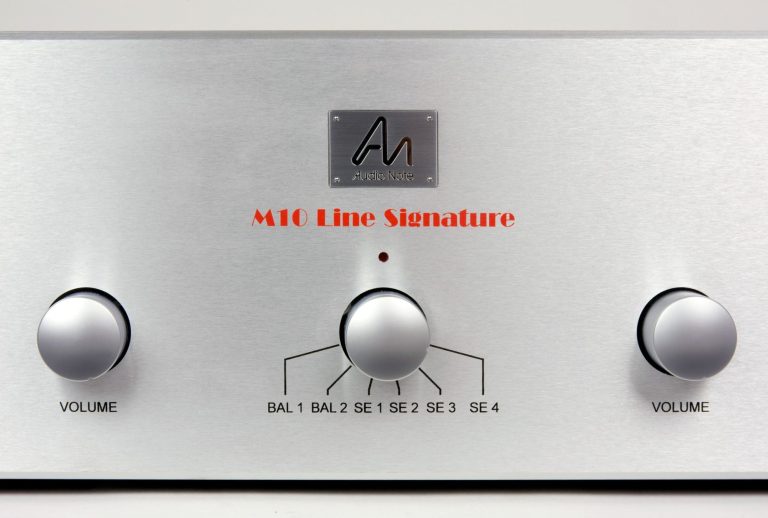

Anstatt separate Regler für Lautstärke und Balance zu verwenden, ist der M10-Vorverstärker mit einem dedizierten Stufenabschwächer von Audio Note (UK) für jeden Kanal ausgestattet. Dies führt nicht nur zu den enormen Klangverbesserungen, die man von den legendären Stufenabschwächern von Audio Note (UK) erwartet, sondern ermöglicht auch eine Kanalbalance-Genauigkeit, die mit herkömmlichen Lautstärke- und Balance-Potentiometern nicht zu erreichen ist.

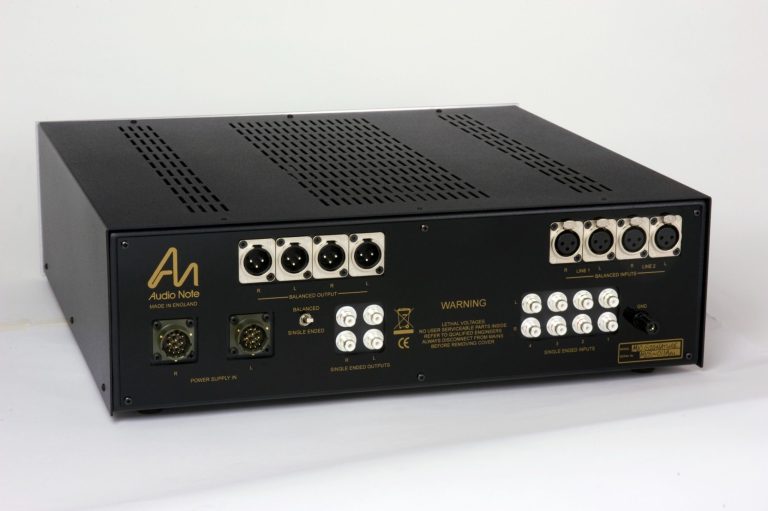

Die M10 Line verfügt über zwei präzise konstruierte symmetrische XLR-Eingänge für Quellen mit entsprechenden symmetrischen Ausgängen. Jeder Eingang ist direkt mit einem eigens entwickelten und gefertigten Eingangstransformator mit Silberdraht verbunden, der die bestmögliche Eingangsqualität für Ihre XLR-Line-Ausgangssignale gewährleistet.

Der M10 Signature verfügt über zwei Paar präzise abgestimmte symmetrische XLR-Eingänge für Quellen mit entsprechenden symmetrischen Ausgängen. Jeder Eingang ist direkt mit einem eigens entwickelten und gefertigten Eingangstransformator mit Silberdraht verbunden, der die bestmögliche Eingangsqualität für Ihre XLR-Line-Ausgangssignale gewährleistet.

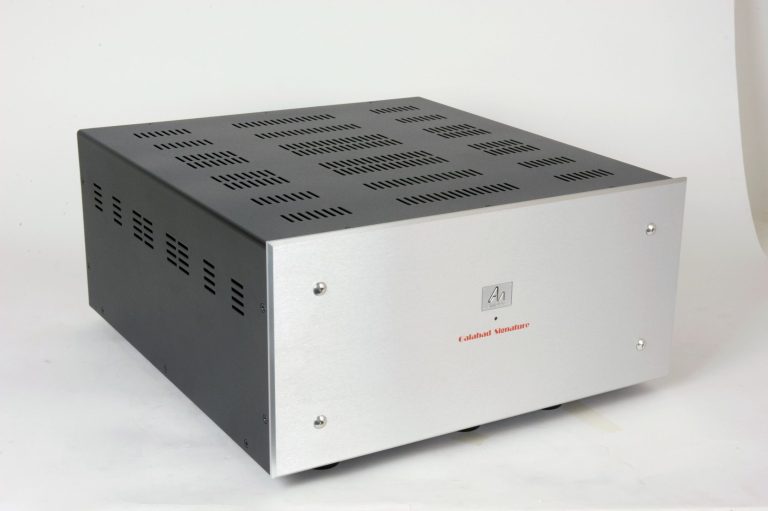

Jeder Kanal wird von einem unabhängigen externen Netzteil versorgt, das in einem Gehäuse im Meishu-Format untergebracht ist.

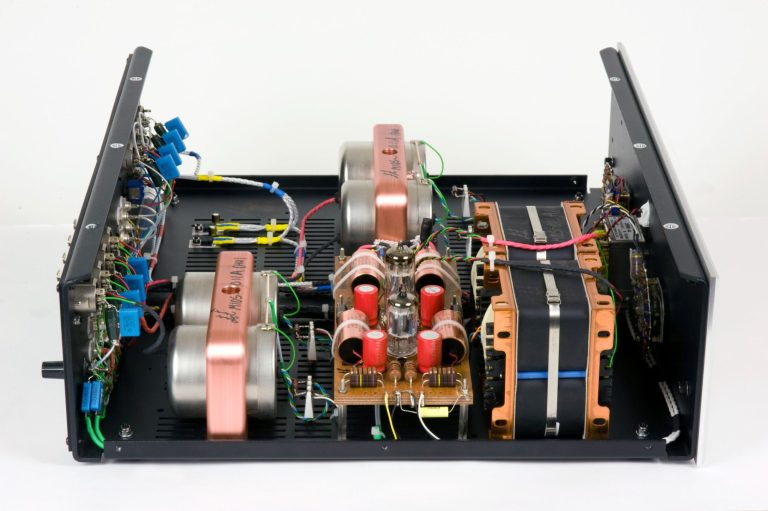

Wie zu erwarten, gehören die Ausgangstransformatoren des M10 zu den hochwertigsten, die wir fertigen können. Jeder Transformator ist vollständig mit Silber gewickelt und verfügt über unsere eigenen C-Kerne aus 55 % Nickel-Eisen.

Verfügbare Ausführungen:

• M10 Line
• M10 Line Signature

Frontblende – eloxiertes Aluminium / schwarzes Acrylglas

Technische Spezifikationen:

Eingangsimpedanz: 47 kOhm

Eingangsempfindlichkeit: 160mV for 1V Output

Verstärkung: 16dB bei 1 KHz

Ausgangsimpedanz: 600 Ohm

Röhrenausstattung:

• 1 x 6463
• 1 x 12AU7
• 2 x 5Y3
• s x 6X5
• 2 x OD3
• 2 x 9N9S/sSL7 (Standard) / 6SJ7
• 2 x EL34 (Standard) / CV345[12E1] (Signature)

​Gewicht: 65 kg (verteilt auf drei Gehäuse)

​Abmessungen:

140 mm (H) x 440 mm (B) x 410 mm (T) - Vorstufe

210 mm (H) x 460 mm (B) x 450 mm (T) - Netzteil

210 mm (H) x 460 mm (B) x 450 mm (T) - Netzteil

Netzanschluss: 100–120 V Wechselstrom / 220–240 V, 50/60 Hz

Max. Stromaufnahme: 170 VA

​

Hinweis: Aufgrund des laufenden Forschungs- und Entwicklungsprogramms von Audio Note (UK) können sich die Spezifikationen ohne vorherige Ankündigung ändern.
